16x16相控阵天线256单元

产品介绍

规格书下载： 相控阵天线ALB-PCA-16x16-001规格书.pdf

一、 基础理论：电磁波的干涉

• 当两束同频率电磁波的相位相同时，会发生相长干涉，合成波的振幅增强；
• 当两束电磁波的相位相反时，会发生相消干涉，合成波的振幅减弱甚至抵消。

二、 核心机制：相位控制与波束偏转

1. 无相位差（波束指向法线方向）

   若所有天线单元的信号相位完全相同，合成波束的主方向会与阵列平面垂直（法线方向）。此时，各单元辐射的电磁波在法线方向上传播距离一致，相位叠加增强。

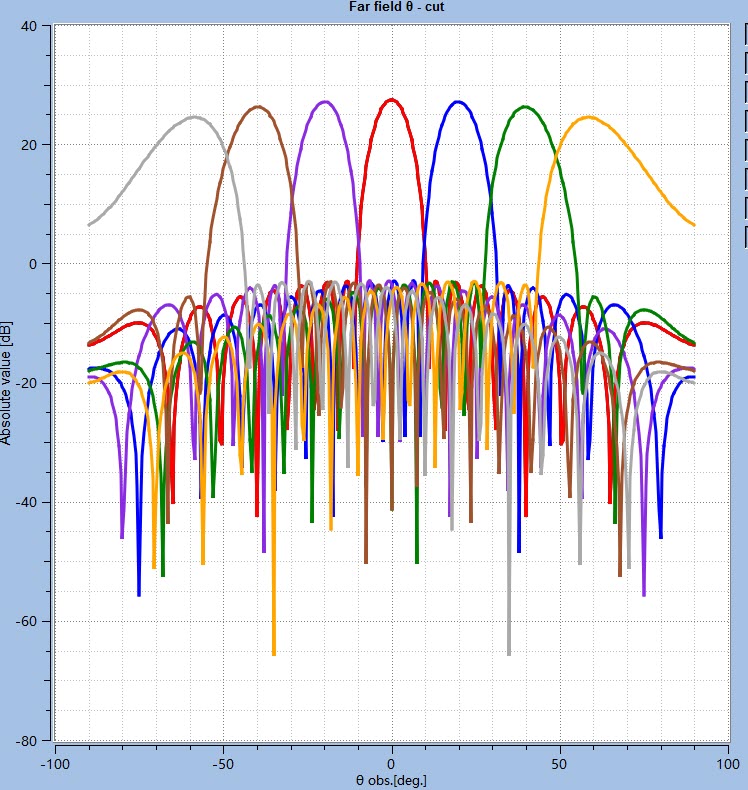

2. 引入线性相位差（波束偏转）

   若给阵列中相邻单元依次引入一个固定的相位差 Δφ，就相当于让各单元的辐射波在目标偏转方向 θ上的传播距离差被相位差补偿，从而在该方向上形成相长干涉。

   相位差与偏转角度的关系满足公式：

   Δφ=λ2πdsinθ

   其中：
   • d 为相邻天线单元的间距；
   • λ 为工作波长；
   • θ 为波束偏离法线方向的角度。
   通过调整相位差Δφ，就能连续改变波束的偏转角度θ，实现电子扫描。

三、 两种核心架构：有源与无源相控阵

1. 无源相控阵（PESA）
   • 所有天线单元共享一个中央发射机 / 接收机，信号通过馈电网络分配到各单元；
   • 相位控制由移相器完成，移相器串联在馈电链路中，调整信号相位后再输送给天线单元；
   • 优点：结构简单、成本低；缺点：波束切换速度较慢、多目标处理能力弱，一旦中央发射机故障，整个系统失效。
2. 有源相控阵（AESA）
   • 每个天线单元都配有独立的 T/R 组件（发射 / 接收组件），包含功率放大器、低噪声放大器和移相器；
   • 每个单元的信号幅度和相位可独立控制，能同时生成多个独立波束，实现多目标跟踪、搜索、通信并行执行；
   • 优点：波束切换速度快（微秒级）、抗干扰能力强、可靠性高（单个单元故障不影响整体）；缺点：结构复杂、成本高、功耗与散热要求高。

四、 拓展功能：波束赋形与多波束合成

• 低副瓣波束赋形：对不同区域的天线单元施加非均匀幅度加权（如泰勒加权、切比雪夫加权），抑制副瓣电平，提升抗干扰能力；
• 多波束合成：同时对天线阵列施加多组不同的相位分布，在空间中形成多个独立主波束，同时跟踪多个目标或与多个用户通信；
• 零点控制：针对干扰源方向，主动引入相位差形成相消干涉，将波束零点对准干扰方向，抑制干扰信号。
•
